如何用UG1847绘制一个纽扣建模？

今天我们就由92工业网叫学习一下纽扣的建模方式方法和思路，本次案例比较麻烦大家需要认真学习，那么纽扣具体需要怎么做呢？

UG1847软件一键下载永久使用（点击下载）

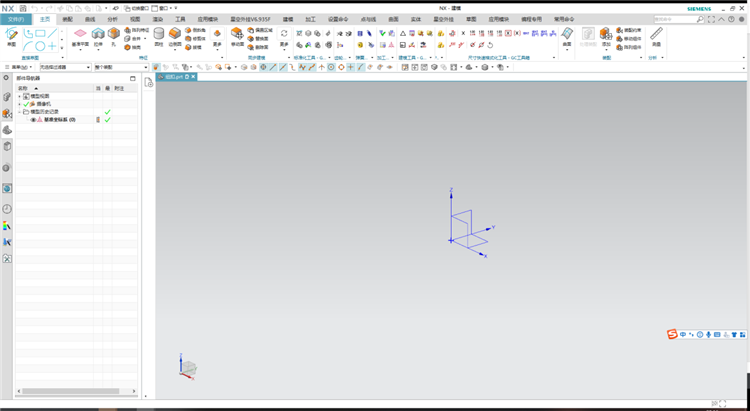

第1步：我们首先打开NX UG1847，点击文件新建一个模型的文件夹，文件夹取名为纽扣。

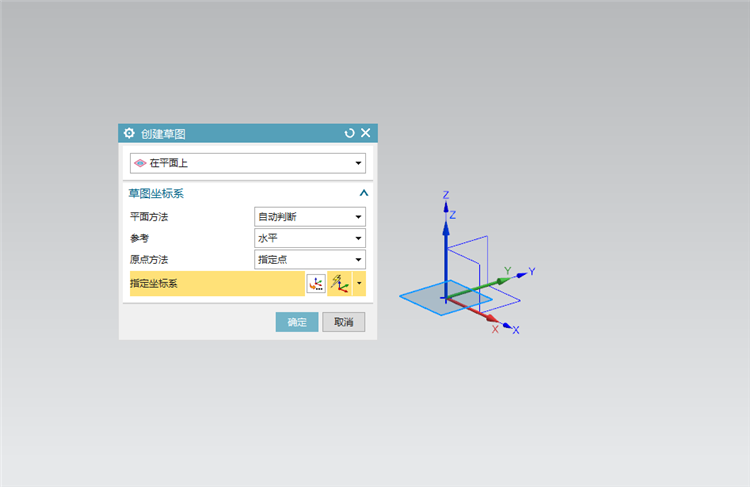

第2步：接下来我们选择【菜单-插入-设计特征-拉伸】，然后点击绘制“截面”，选择YX面（底部面）点击确定。

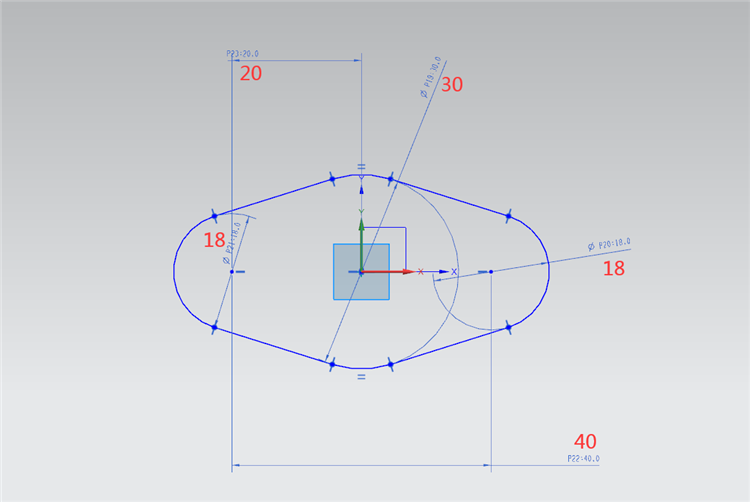

第3步：我们先绘制三个圆，分别是18、18、30，然后连接起来，最后修剪里面不需要的，然后点击完成就OK，我们接着来这一步。

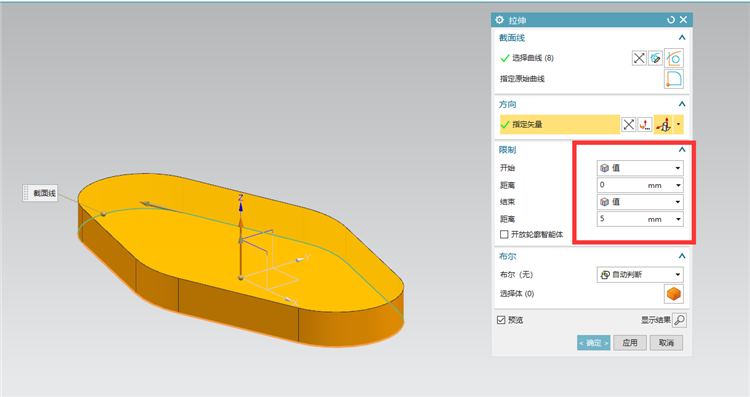

第4步：我们把草图退出后，修改一下拉伸的高度，修改为5，然后点击确定。

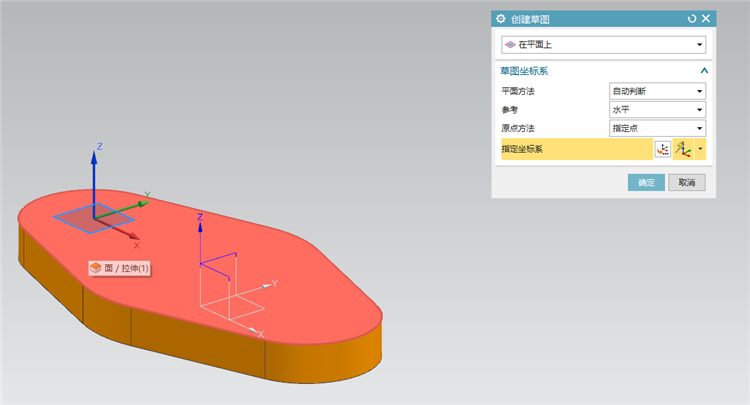

第5步：接下来再来选择【菜单-插入-设计特征-拉伸】点击绘制截面，选择我们刚刚建模好的体，选择上面的一面作为我们的绘制截面，然后点击确定。

第6步：我们打开草图后，首先绘制三个圆，圆的大小分别是12/12/18，然后连接起来最后在修剪里面不需要的，然后点击完成。

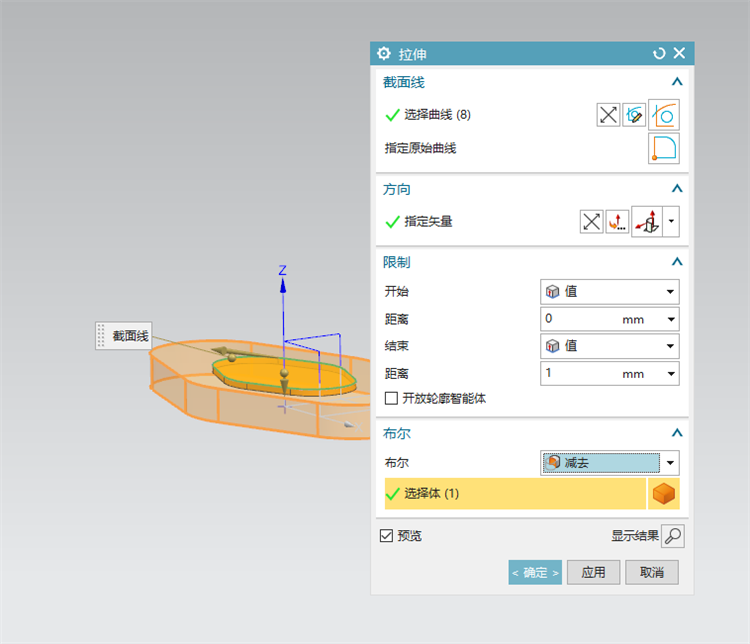

第7步：退出草图后，我们拉伸高度选择1，反方向拉伸，往-Z方向，布尔运算选择为减去。

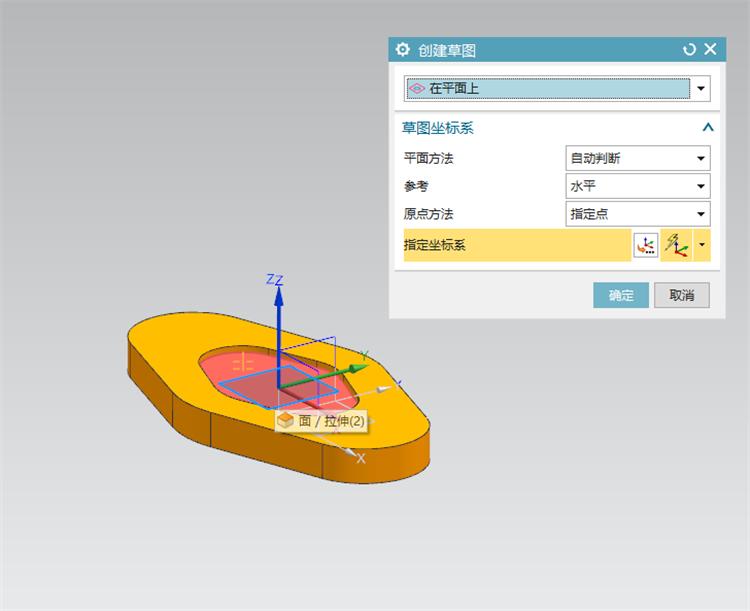

第8步：接下来选择【菜单-插入-设计特征-拉伸】点击绘制截面，选择我们刚刚建模好的体，选择上面的面作为我们的绘制截面，然后点击确定。

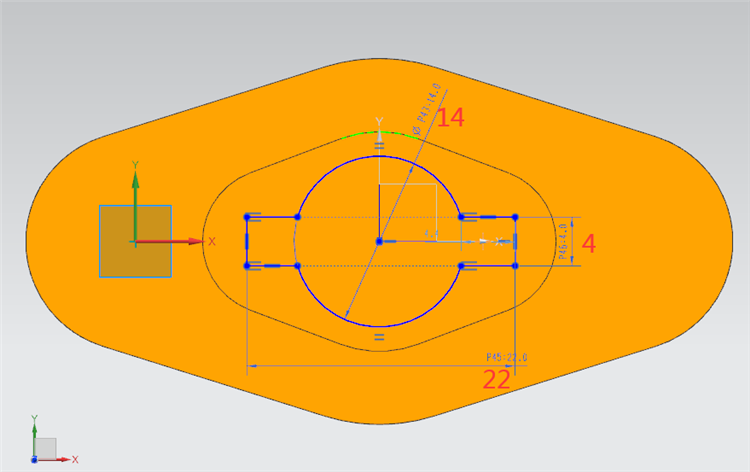

第9步：进入草图后，我们绘制一个圆，和一个矩形，圆的直径是14，矩形的数值是22/4，然后用居中对齐和水平对齐中心点，最后修剪里面不需要的，然后点击完成就可以了，我们再来下一步。

第10步：退出草图后，我们把高度拉伸高一点，模型方向选择-Z，往下面拉伸，布尔运算选择为减去，然后点击确定。

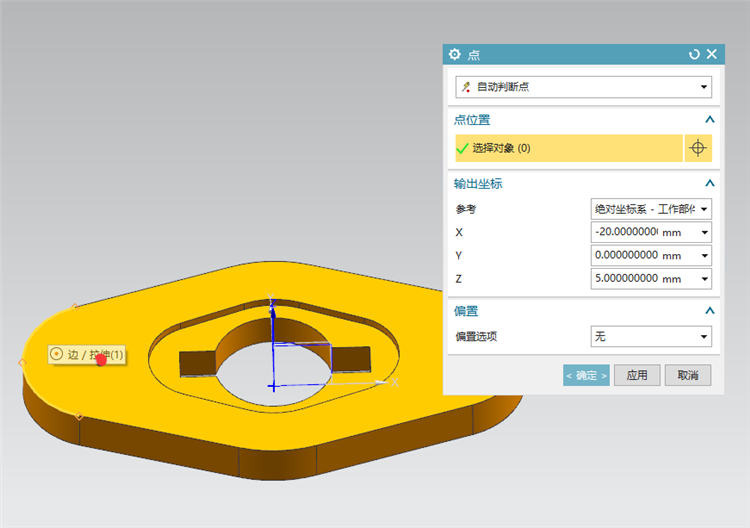

第11步：选择【菜单-插入-基准/点-点】点击一下我们最开始绘制18的圆心，然后点击确定，如图所示。

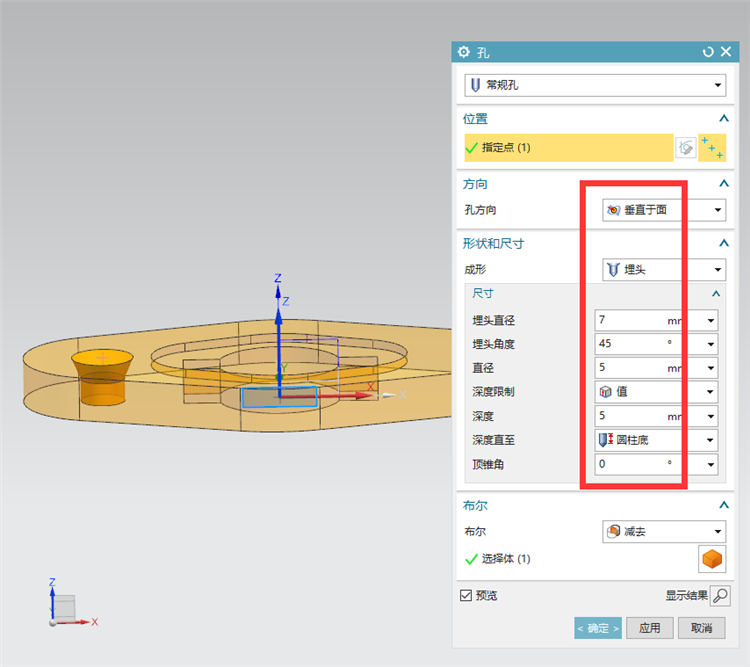

第12步：接下来选择我们【菜单-插入-设计特征-孔】指定点我们选择上一步绘制好的点，形状选择埋头，埋头直径为7，角度45°，直径为5，深度为5，布尔运算选择减去，然后点击确定。

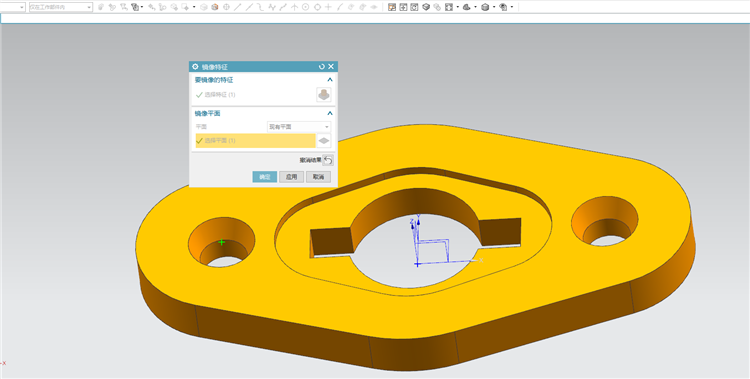

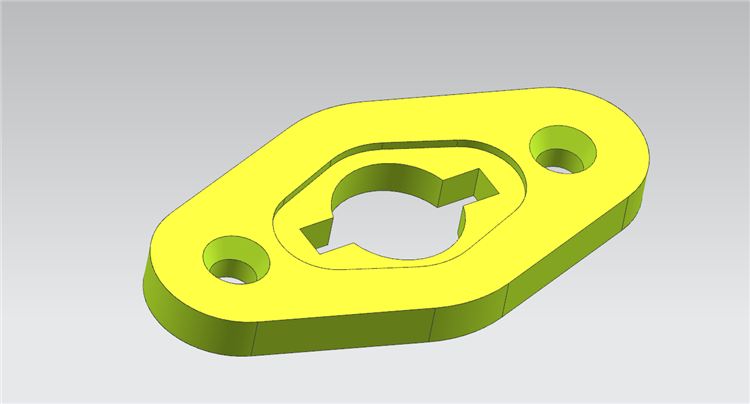

第13步：选择【菜单-插入-关联复制-镜像特征】，特征选择我们上一步的埋头孔，镜像平面选择YZ面，竟想到对面，再次点击确定那么这个纽扣就已经完成啦！

好了，今天的内容就分享到这里了，满满的干货，不知道你看懂了多少呢？好东西记得要和大家一起分享哦！希望关键时刻能帮到大家。如果你还有其它更好的方法和技巧，欢迎转发留言补充和大家一起分享哦，谢谢关注！我们下期再见。
