简单5步教会大家如何使用UG NX绘制一个逼真的足球建模图文教程

很多的小伙伴刚开始接触UG NX软件不知怎么下手绘制一张好的图纸，那么今天由92工业网老师给大家分享下用UG画足球的的方法，同学们可以把图文教程收藏下来。

UG软件免费下载永久使用（点击下载）

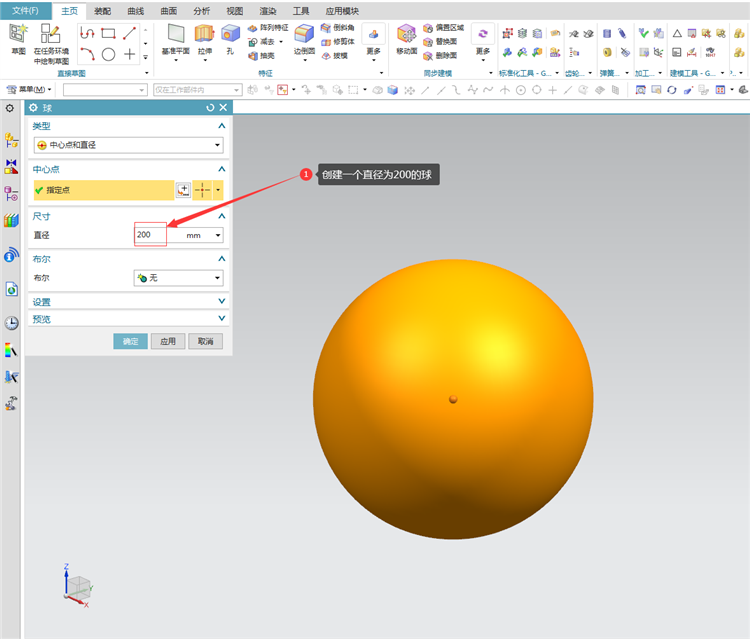

第1步：我们先打开UG NX软件在“主页”选项卡，在“特征”功能组点击球体，创建一个直径为200的球体。

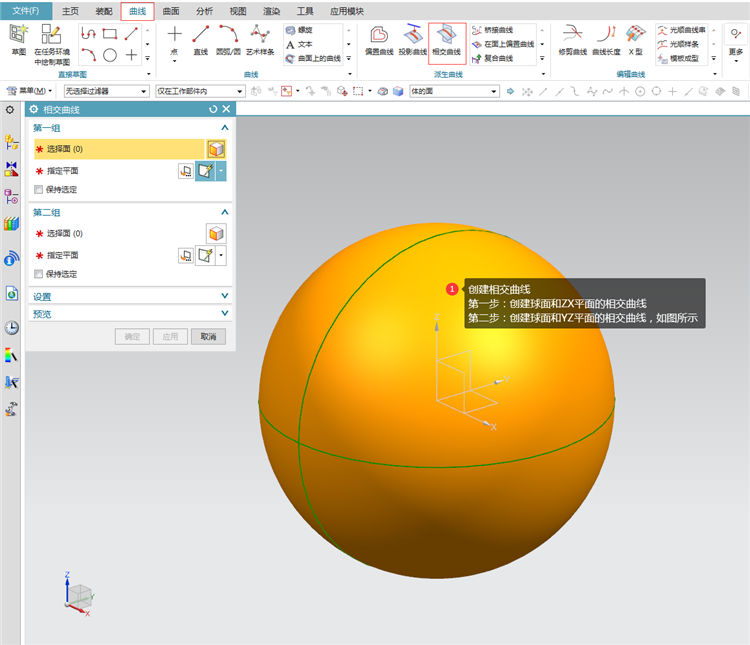

第2步：在“曲线”选项卡，点击“相交曲线”，首先我们来创建一个球面和ZX平面的相交曲线，接着创建球面和YZ平面的相交曲线，我们来看下面的制作方法。

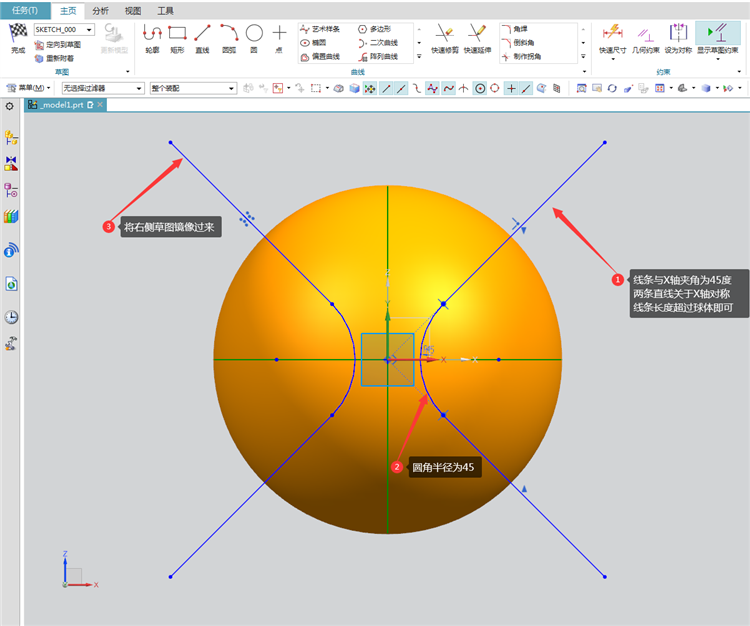

第3步：我们可以在前视基准面“ZX”平面，创建外部草图，尺寸。如图所示：

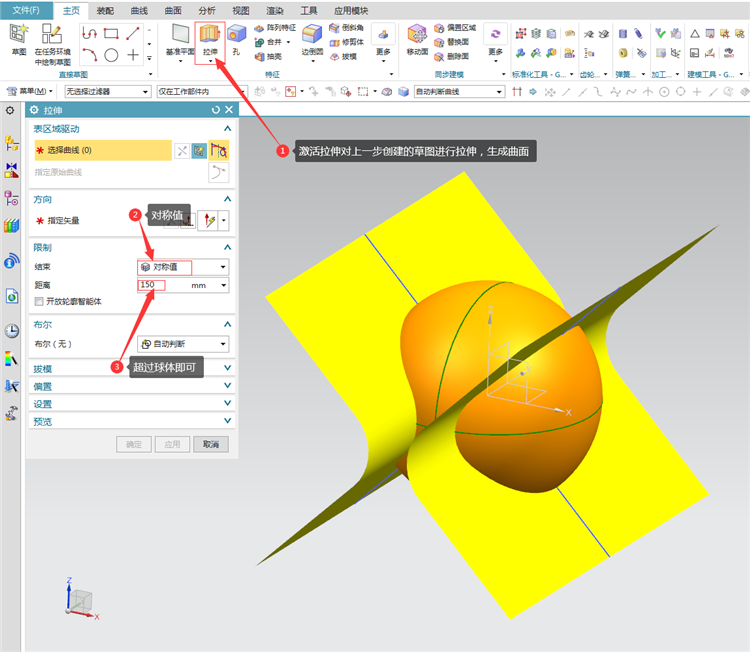

第4步：在主页选项卡点击“拉伸”，采用对称值拉伸，超出球体大小就可以了。

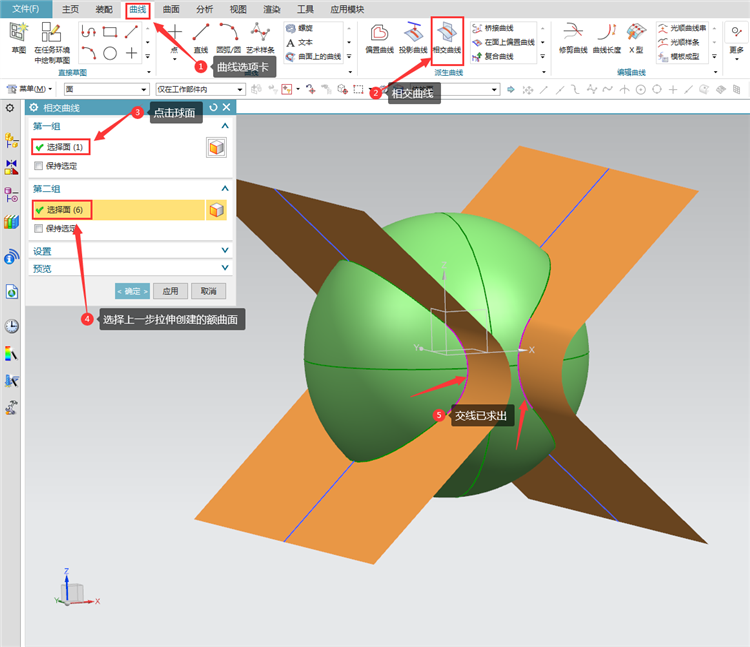

第5步：我们再次回到“曲线”选项卡，点击相交曲线，求曲面和球面的交线。

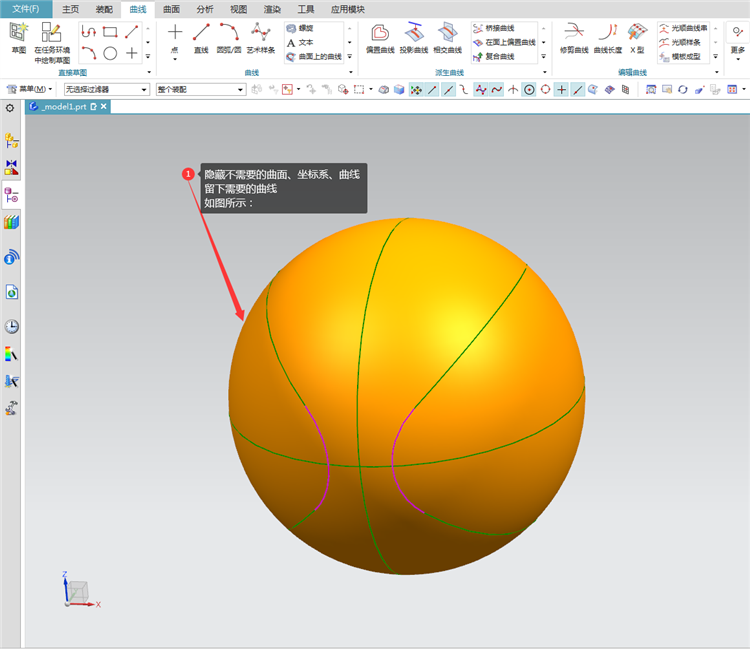

第6步：点击执行快捷键Ctrl+B隐藏不需要的基准面、坐标系曲线，留下需要的线条。

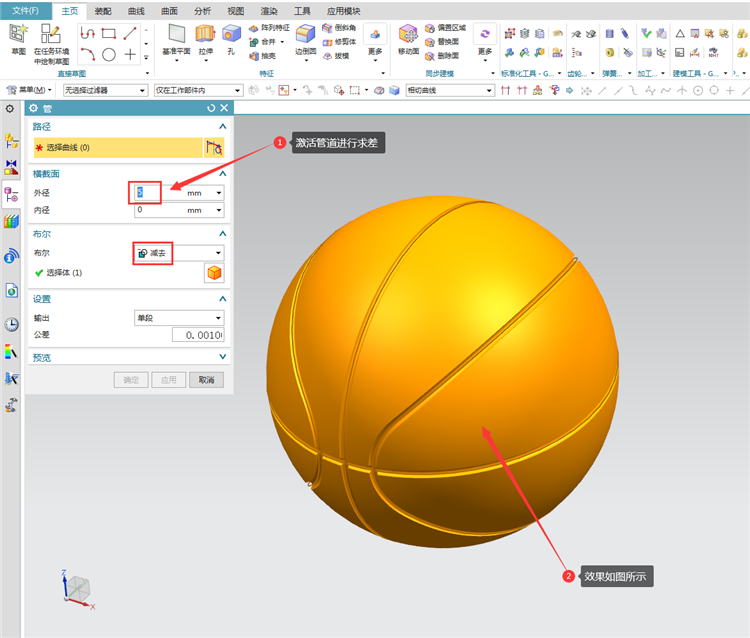

第7步：我们可以激活管道来进行求差，管道外径是设置为5内径设置为0。

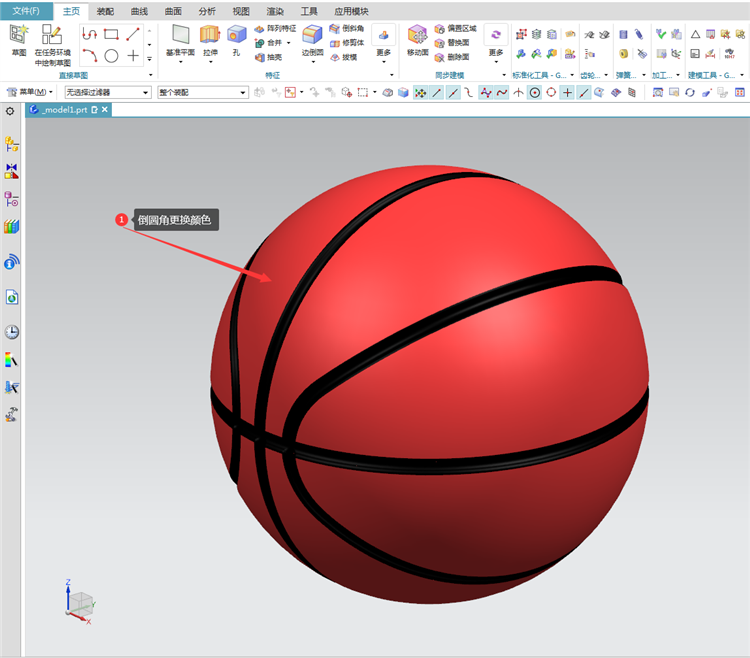

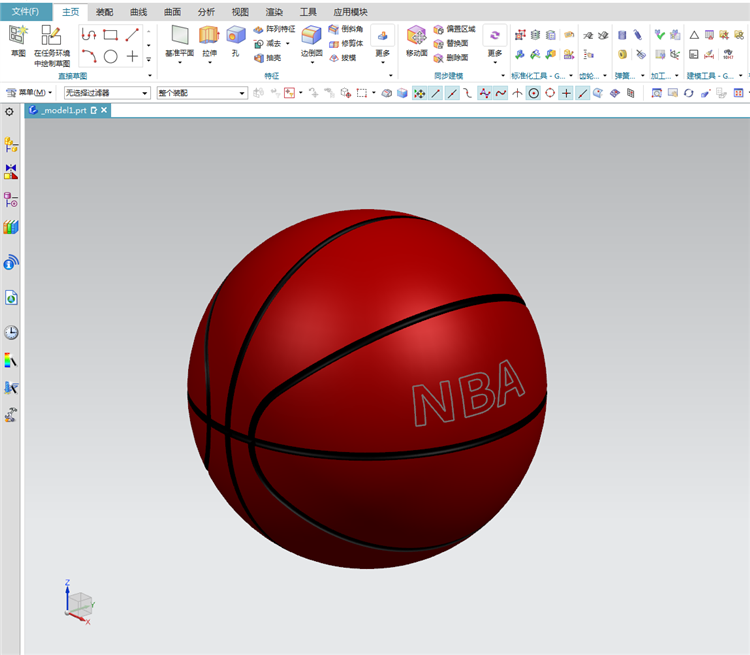

第8步：接下来可以看得到细节处理倒圆角，圆角半径是2，对表面已经更换好颜色了。

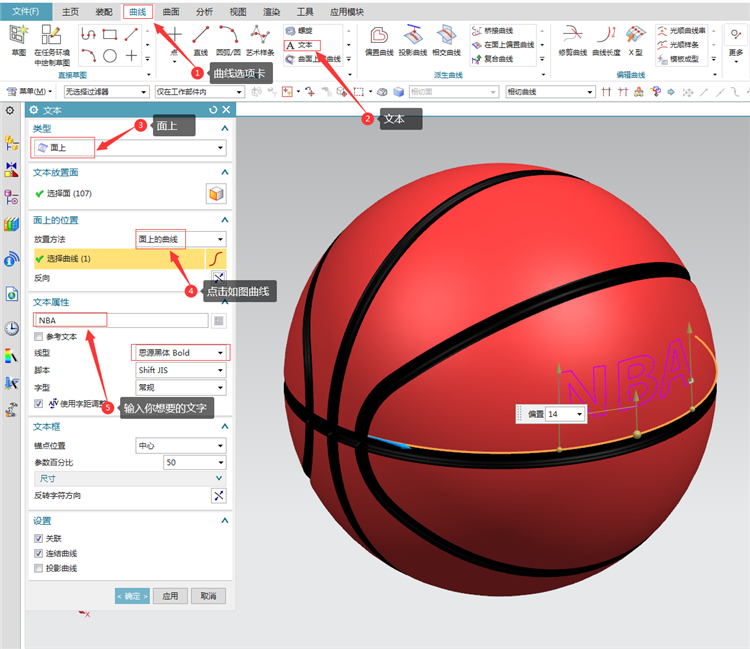

第9步：我们找到“曲线”选项卡点击文字，输入自己需要的文字。

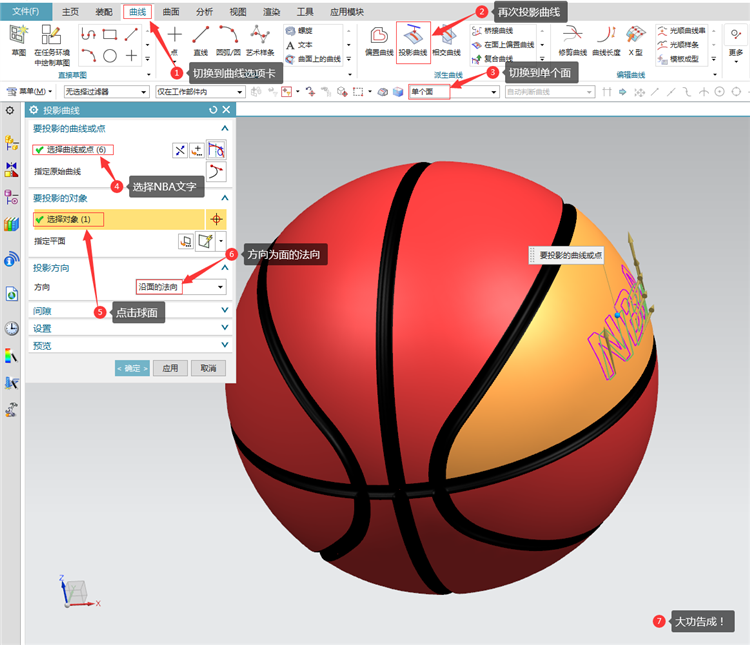

第10步：在文字进行投影曲面，同学们可以按如图说明的方法来操作：

后面我们到了这一个步骤就大功告成啦，同学们都学废了吗？
